Стойки стабилизатора: шарнирные и втулочные ⚙️

Стойки стабилизатора связывают поперечный стабилизатор и элементы подвески, перенося крутящий момент и регулируя крены. Для оптовых закупок важны конструкция наконечников, герметизация и смазка, покрытие тяг и резьбы, влияние длины и типа шарнира на NVH, а также чёткие критерии брака и правильная упаковка. Производители шасси (TRW, Lemförder, MOOG) подчёркивают, что корректно работающие стойки критичны для устойчивости и комфорта.

Что внутри: шарнирные vs втулочные «линки»

Шарнирные стойки используют шаровые опоры в наконечниках. Они обеспечивают малое трение, точную кинематику и герметичную «пожизненную» смазку. На рынке распространены решения с улучшенной геометрией чашки и фиксирующими гайками под шестигранник для удобного монтажа.

Втулочные стойки — это тяга с болтами и эластомерными втулками/шайбами (резина или термопласт). Они допускают небольшое упругое смещение и дешевле в производстве, но чувствительнее к затяжке и старению втулок.

В обоих случаях ресурс сильно зависит от пыльника и качества уплотнения: попадание абразива быстро убивает шаровую пару или втулки. Профильные производители отдельно подчёркивают роль пыльников в защите смазки.

Смазка и герметизация: из чего делать «правильный» пыльник

Материалы пыльников: NBR (маслостойкий), CR (стойкий к озону/погоде), а также TPEE/TPU (термопласты с высокой усталостной прочностью). На китайском рынке встречаются рецептуры для работы в широком диапазоне температур и с антиозонатами; для пыльников ШРУС и шарниров применяются составы на CR/TPEE с оптимизацией износа и герметичности. Для стойки стабилизатора требования схожие: устойчивость к пескострую, солевым туманам и «залипанию» к шарниру.

В конструкциях шаровых наконечников используется заводская смазка и фиксированная посадка пыльника; ряд решений закрепляет кромку пыльника без отдельного стопорного кольца — меньше деталей и ниже риск подсоса воды.

Длина, тип шарнира и NVH: где «живут» шумы и вибрации

Длина стойки влияет на геометрию и может вносить преднатяг в стабилизатор при изменённой высоте подвески (лифт/занижение). Отсюда — асимметрия поведения и посторонние звуки. Регулируемые стойки позволяют убирать преднатяг и подгонять длину под изменённые точки крепления.

Тип шарнира тоже важен для NVH: шаровая опора даёт предсказуемый «сухой» отклик без упругого «подпружинивания» втулки, а втулочные решения частично фильтруют мелкие колебания, но чувствительнее к износу/перетяжке — отсюда типичные скрипы и стуки. Неправильная установка (перекос, затяжка на вывешенных колёсах) часто становится источником шума.

Покрытия тяг и резьбы: от КTL до цинк-ламели

Для тяг часто применяют катафорезный грунт/порошок (e‑coat/KTL) и/или фосфатирование под краску, чтобы пройти тесты соляного тумана по ISO 9227. На резьбовых концах и крепеже востребованы цинк-ламельные системы (GEOMET®, Dacromet®): тонкоплёночная защита, стабильный коэффициент трения, отсутствие риска водородной хрупкости для высокопрочных сталей — критично для гаек/шпилек 10.9+.

Дополнительно ценят температурную стойкость покрытий и совместимость с топ‑коутами для заданного коэффициента трения (контроль усилия затяжки).

Критерии брака на входном контроле (IQC)

Оптовые поставки стоек стабилизатора требуют типового контрольного листа на приёмке. Практика IATF 16949/CSR предписывает верификацию каждой партии по плану контроля до запуска в производство/продажу. Рекомендуется:

Внешний осмотр

Пыльник без надрывов, пор, отслоений кромки; отсутствие следов вытекания смазки.
Резьба и конус/палец без вмятин, забоин, сорванных ниток; гайки с целым нейлон-замком (если предусмотрен).
Тяга не погнута; лак/грунт без сколов до металла (риски коррозии при хранении).

Функциональная проверка

Плавный ход шаровой без «ступенек» и заеданий при качании рукой; отсутствует ощутимый осевой/радиальный люфт. (Для сервисных мануалов характерна фиксация пальца шестигранником при затяжке — как косвенный признак конструкции.)
Паспорт/протокол покрытий с заявленным ресурсом в NSS по ISO 9227 от поставщика покрытий.
Соответствие маркировки: артикул, партия, дата, логотип ОЕМ/поставщика.

Документы

Сертификаты соответствия (IATF 16949 у производителя, материалы пыльников/смазки по спецификации).

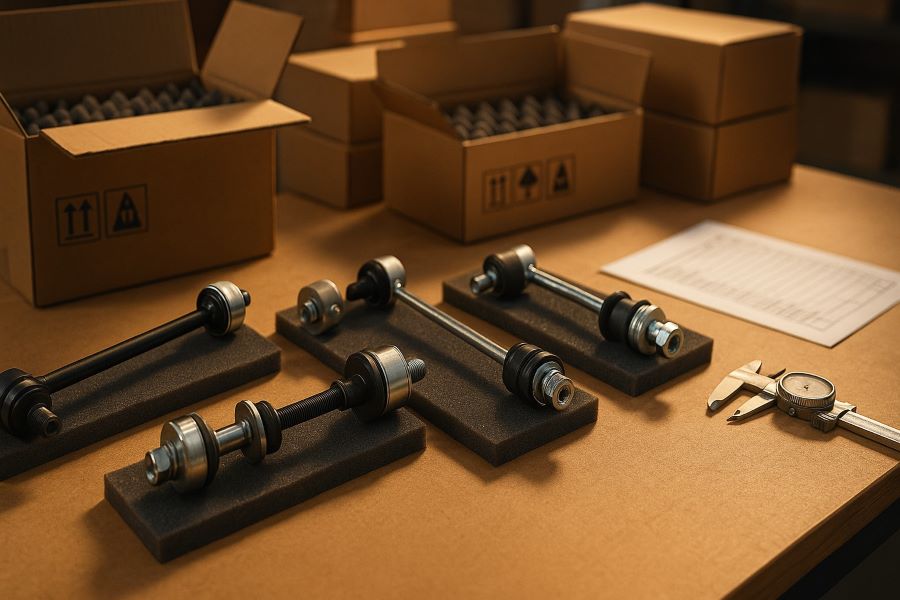

Упаковка: защита от ударов и потертостей

Для стойки критичны: жёсткая фиксация тяг в коробке, колпачки на резьбах, распорки/формованные ложементы, влагозащита, индивидуальные пакеты с маслобарьерами. Потребуйте испытание типовой упаковки по ISTA 1A (дроп‑тест/вибрации) или эквивалент — это снижает процент транспортного брака и рекламаций.
